什么是阀门,阀门都有哪些分类?
阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
阀门分类及用途:
阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门,从最简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格相当繁多。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。台臣阀门根据材质还分为铸铁阀门、铸钢阀门、不锈钢阀门、铬钼钢阀门、铬钼钒钢阀门、双相钢阀门、塑料阀门、非标订制等阀门材质。
随着社会的发展,阀门的应用范围也越来越广,随之增多的就是阀门的种类,千变万化,制造商可以根据客户的要求制造出符合使用标准的阀门。以下是根据不同的使用特点对阀门进行了划分:
阀门的分类:
阀门产品的种类繁多,说法也不完全统一,有的按用途分(如化工、石油、电站等)、有的按介质分(如水蒸汽、空气阀等)、有的按材质分(如铸铁阀、铸钢阀、锻钢阀等)、有的按连接形式分(如内螺纹、法兰阀等)、有的按温度分(如低温阀、高温阀等)。
我国目前大多数习惯是按压力和结构种类来区分。即:按公称压力分:≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
阀门总的可分两大类:
第一类自动阀门:依靠介质(液体、气体)本身的能力而自行动作的阀门。 如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门。如闸阀,截止阀、节流阀、蝶阀、球阀、旋塞阀等。
阀门按结构分类主要有:
旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀(包括底阀)—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。也可作调节用。
安全阀—用于锅炉、容器设备及管道上,当介质压力趔过规定数值时,能自动排除 过剩介质压力,保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时,产生阻力造成压力损失,达到减压目的。 疏水器—用于蒸汽管道上自动排除冷凝水,防止蒸汽损失或泄漏。
阀门按用途分类:
1、开断用:用来接通或切断管路介质,如截止阀、闸阀、球阀、蝶阀等。
2、止回用:用来防止介质倒流,如止回阀。
3、调节用:用来调节介质的压力和流量,如调节阀、减压阀。
4、分配用:用来改变介质流向、分配介质,如三通旋塞、分配阀、滑阀等。
5、安全阀:在介质压力超过规定值时,用来排放多余的介质,保证管路系统及设备安全,如安全阀、事故阀。
6、其他特殊用途:如疏水阀、放空阀、排污阀等。
阀门按驱动方式分类:
1、手动:借助手轮、手柄、杠杆或链轮等,有人力驱动,传动较大力矩时装有蜗轮、齿轮等减速装置。
2、电动:借助电机或其他电气装置来驱动。
3、液动:借助(水、油)来驱动。
4、气动:借助压缩空气来驱动。
阀门按公称压力分类:
1、真空阀:绝对压力<0.1Mpa 即 760mm 汞柱高的阀门,通常用 mm 汞柱或mm水柱表示压力。
2、低压阀:公称压力 PN≤1.6Mpa 的阀门(包括 PN≤1.6MPa 的钢阀)
3、中压阀:公称压力 PN2.5—6.4MPa 的阀门。
4、高压阀:公称压力 PN10.0—80.0MPa 的阀门。
5、超高压阀:公称压力 PN≥100.0MPa 的阀门。
阀门按介质的温度分分类:
1、普通阀门:适用于介质温度-40℃~425℃的阀门。
2、高温阀门:适用于介质温度 425℃~600℃的阀门。
3、耐热阀门:适用于介质温度 600℃以上的阀门。
4、低温阀门:适用于介质温度-150℃~ -40℃的阀门。
5、超低温阀门:适用于介质温度-150℃以下的阀门。
阀门按公称通径分类::
1、小口径阀门:公称通径DN<40mm的阀门。
2、中口径阀门:公称通径DN50~300mm的阀门。
3、大口径阀门:公称通径DN350~1200mm的阀门。
4、特大口径阀门:公称通径DN≥1400mm的阀门。
阀门按连接方式分类:
1、法兰连接阀门:阀体带有法兰,与管道采用法兰连接的阀门。
2、螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道采用螺纹连接的阀门。
3、接连接阀门:阀体带有焊口,与管道采用焊接连接的阀门。
4、夹箍连接阀门:阀体上带有夹口,与管道采用夹箍连接的阀门。
5、卡套连接阀门:采用卡套与管道连接的阀门。

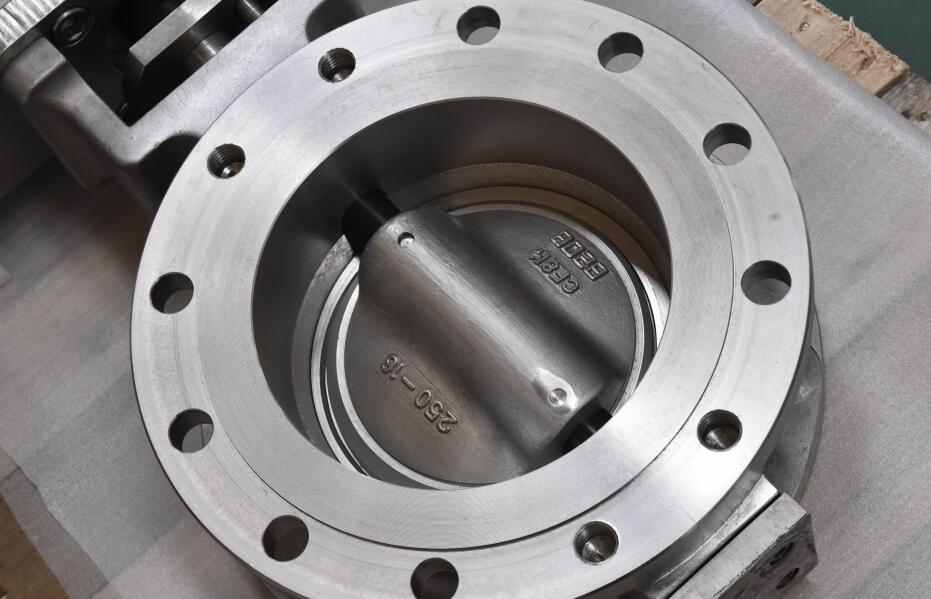

蝶阀分类及用途:
1、蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋 。
2、蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转,旋角的大小,便是阀门的开闭度。
3、蝶阀具有轻巧的特点,比其他阀门要节省材料,结构简单,开闭迅速,切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。
球阀分类及用途:
1、球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质 冲蚀, 在各行业得到广泛的应用。
2、球阀分两类,一是浮动球式,二是固定球式。
闸阀分类及用途:
闸阀也叫闸板阀,是一种广泛使用的阀门。
1、它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合,可阻止介质流过,并依靠顶模、弹簧或闸板的模形,来增强密封效果。它在管路中主要起切断作用。
2、它的优点是 : 流体阻力小,启闭省劲,可以在介质双向流动的情况下使用,没有方向性,全开时密封面不易冲蚀,结构长度短,不仅适合做小阀门,而且适合做大阀门。
3、闸阀按阀杆螺纹分两类、一是明杆式、二是暗杆式。
4、按闸板构造分,也分两类、一是平行、二是模式。
截止阀分类及用途:
截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小、比较耐用、开启高度不大、制造容易、维修方便、不仅适用于中低压,而且适用于高压。
1、它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
2、截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
3、截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
旋塞阀分类及用途:
1、旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。 其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。
2、旋塞阀、也叫旋塞、考克、转心门。它的种类很多, 有直通式、 三通式和四通式。
止回阀分类及用途:
1、止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是 阻止介质倒流。它的名称很多, 如 逆止阀、单向阀、单流门等。按结构可分两类。
(1) 升降式 : 阀瓣沿着阀体垂直中心线移动。这类止回阀有两种 : 一种是卧式 , 装于水平管道 , 阀体外形与截止阀相似 , 另一种是立式 , 装于垂直管道。
(2) 旋启式:阀瓣围绕座外的销轴旋转, 这类阀门有单 瓣、双瓣和多瓣之分, 但原理是相同的。
2、水泵吸水管的吸水底阀是止回阀的变形,它的结构与上述两类止因阀相同, 只是它的下端是开敞的, 以便可使水进入。
减压阀分类及用途:
1、减压阀是将介质压力降低到一定数值的自动阀门,一般阀后压力要小于阀前压力的50% 。减压阀种类很多,主要有活塞式和弹簧薄膜式两种。
2、活塞式减压阀是通过活塞的作用进行减压的阀门。
3、弹簧薄膜式减压阀,是依靠弹簧和薄膜来进行压力平衡的。
疏水阀分类及用途:
1、疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。
2、疏水阀种类很多, 有浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热膨胀式。常用的有浮筒式、钟形浮子式和热动力式。
(1) 浮筒式疏水阀,浮筒式疏水阀,主要有阀门、轴杆、导管、浮筒和外壳等构件组成。
当设备或管道中的凝结水在蒸汽压力推动下进入疏水阀,逐渐增多至接近灌满浮筒时,由于浮筒的重量超过了浮力而向下沉落,使节流阀开启。这样使得筒内的凝结水在蒸汽压力的 作用下经导管和阀门排出。当浮筒内的凝结水接近排完时,由于浮筒的重量减轻而向上浮起, 使节流阀关闭, 浮筒内又开 始积存凝结水。这样周期性地工作,既可自动排出凝结水,又能阻止蒸汽外逸。
(2) 钟形浮子式疏水阀:钟形浮子式疏水阀又称吊桶式疏水阀 ( 主要由调节阀、吊桶、外壳和过滤装置等构件组成。疏水阀内的吊桶被倒置,开始时处于下降位置,调节阀是开启的。当设备或管道中的冷空气和凝结水在蒸汽压力推动下进入疏水阀,随即由调节阀排出。一方面,当蒸汽与没有排出的少量空气逐渐充满吊桶内部容积,同时凝结水不断积存,吊桶因产生浮力而上升,使调节阀关闭,停止排出凝结水。另一方面,吊桶内部的蒸汽和空气有一小部分从桶顶部的小孔排出,而大部分散热后凝成液体,从而使吊桶浮力逐渐减小而下落,使调节阀开启,凝结水又排出。这样周期性地工作,既可自动排出凝结水,又能阻止蒸汽外逸。
(3) 热动力式疏水阀当设备或管道中的凝结水流入阻气排水阀后,变压室内的蒸汽随之冷凝而降低压力,阀片下面的受力大于上面的受力,故将阀片顶起。因为凝结水比蒸汽的粘度大、流速低、所以阀片与阀底间不易造成负压、同时凝结水不易通过阀片与外壳之间的间隙流入变压室、使阀片保持开启状态、凝结水 流经环行槽排出。
当设备或管道中的蒸汽流人疏水阀后、因为蒸汽比凝结水的粘度小、流速高、所以阀片与阀座问容易造成负压、同时部分蒸汽流入变压室、故使阀片上面的受力大于下面的受力,使阀片迅速关闭。这样周期性地工作,既可自动排出凝结水,又能阻止蒸汽外逸。
